Heizeinsätze Detail

Für Ihren neuen Ofen oder als Ersatz: Metallische Heizeinsätze vom Profi

Bei Arbeitstemperaturen zwischen 1.000 °C und 2.800 °C sind unsere metallischen Heiz­einsätze die erste Wahl. Vom Heizeinsatz hängen wichtige Faktoren für Ihren Hochtemperaturprozesses ab. Unter anderem die Temperaturverteilung, die Prozessreinheit und der Energieverbrauch. Wir haben uns ganz auf Heizeinsätze spezialisiert. Passend für Ihren Prozess bieten wir zahlreiche lohnende Design-Features und Werkstoffkombinationen.

Ihre Vorteile auf einen Blick:

  • Standard-
    produkte oder kunden-
    spezifische Designs

  • Expertenteam mit jahrzehntelanger Erfahrung

  • Hohe Energieeffizienz

  • Innovative, anwendungs-
    spezifische Lösungen

  • Rundum-Betreuung inklusive Remote-Service

  • Beste Qualität direkt vom Hersteller

Der optimale Einsatz für Ihren Ofen

Für unsere Heizeinsätze bieten wir eine Vielzahl an Varianten von Durchmessern, Formen und Ausführungen an. So garantieren wir Ihnen je nach Ofen und Arbeitstemperatur den optimalen Heizeinsatz:

Ausführung Ausrichtung Temperatur in °C Nutzraum in mm Abschirmung Ausstattung möglich in
      Durchmesser Breite   Höhe  Länge
Rund Vertikal > 1.650 bis 2.500 < 500   > 50   W + Mo Premium
Rund Vertikal < 1.650 < 500   > 200   ML + Mo Basic+Premium+Enerzone
Rund Vertikal < 1.650 > 500   > 500   ML + Mo Basic+Premium+Enerzone
Rund Horizontal < 1.650 > 200 bis < 500     < 500 ML + Mo Basic+Premium+Enerzone
Rund Horizontal < 1.650 > 500     > 400 ML + Mo Basic+Premium+Enerzone
Eckig Horizontal < 1.650   > 400 > 400 > 400 ML + Mo Basic+Premium+Enerzone

Übersicht der Plansee-Heizeinsätze

Unsere Ausstattungspakete

Für Heizeinsätze im Temperaturbereich unterhalb 1.700 °C bieten wir drei verschiedene Ausstattungspakete an. Wählen Sie das für Sie passende Paket aus:

  • BASIC: Die preisgünstigste Lösung für moderate Einsatzbedingungen

    Unser Basic-Heizeinsatz hat ein bewährtes Standarddesign und besteht aus den Standardwerkstoffen Molybdän und Stahl. Der Basic-Heizeinsatz wird empfohlen für Temperaturen bis 1.350 °C bei moderaten Einsatzbedingungen. Heizelemente wie Abschirmungen, Aufhängungen und Chargenträger fertigen wir aus der besonders formfesten Molybdän-Legierung ML. Reines Molybdän garantiert eine optimale Reinheit im Ofen. Elemente wie Gasdüsen oder abgesetzte Abschirmungen können Sie auch bei der Basic-Version optional bestellen.

  • PREMIUM: Die ideale Lösung für harte Einsatzbedingungen und eine lange Lebensdauer

    Unser Premium-Heizeinsatz setzt auf besonders kriech­beständige und hochfeste Molybdän­legierungen wie Molybdän-Lanthanoxid (ML) und TZM sowie auf hochwertige Edelstahl­komponenten. Statt reinem Molybdän verwenden wir ML und TZM zum Beispiel für Heizelemente, Chargenträger oder die innerste Lage der Abschirmung. Spezielle Designfeatures sorgen für eine hohe Belastbarkeit, eine bessere Funktionalität und eine besonders lange Standzeit und Lebensdauer aller Komponenten. Beispiel dafür sind unsere Stützbolzen mit U-Schienen. Das Stützgestell besteht aus hoch­warm­festem Stahl (SS316Ti), das sehr lange seine Form behält. Zusätzliche Abschirm­elemente wie stirnseitige ML-Ring­­abschirmungen mit Klammern reduzieren den Energieverbrauch im Vergleich zur Basic Hot Zone. Zusätzliche Außenabschirmungen für Gasdüsen sind für den Premium-Heizeinsatz enthalten. Der Mehrpreis des Premium-Heizeinsatzes zahlt sich schon nach kurzer Zeit aus.

  • ENERZONE: Für maximale Leistung bei niedrigsten Betriebskosten

    Mit der Baureihe Enerzone senken wir bei uneingeschränkter Leistung den Energie­bedarf der Anlage um ein Viertel und mehr. Das erreichen wir durch zusätzliche Wärme­abschirmungen, weniger Gewicht und ein optimiertes Design. In der Enerzone setzen wir auf besonders leichte Auflageschienen aus Molybdänlegierungen, die wir u-förmig biegen. Sie liegen direkt auf dem Bolzen auf und müssen nur quergestiftet werden, Kappen sind nicht mehr nötig. Dadurch verformen sich die neuen Chargenträger weniger und lassen sich wesentlich leichter austauschen.

    Um Gewicht zu sparen, setzen wir in der Enerzone statt reinem Molybdän die Molybdän-Legierungen ML und TZM ein. Abschirmbleche und Chargenträger aus ML und TZM sind besonders formstabil und fest. Zusätzlich ersetzt wir Edelstahlelemente durch Molybdän. Denn: Eine Abschirmlage Molybdän hat dieselbe Abschirmwirkung wie fünf Lagen Stahl.

    Mit neuen Fertigungs­verfahren und unseren speziell verarbeiteten Molybdän­legierungen ermöglichen wir diese Optimierungen.

    Der Enerzone-Heizeinsatz heizt schneller auf, kühlt schneller ab und garantiert so kürzere Zykluszeiten. Ein vollmetallsicher Enerzone Heizeinsatz von den Maßen 600 mm x 600 mm x 900 mm bringt im Vergleich zur Basic-Version folgende Vorteile:

    • 15-20 % weniger Gewicht
    • 20 % schnellere Aufheizzeit im leeren Ofen
    • mehr als 20 % Energieeinsparung
    • 15 % schnelleres Abkühlen

    Unsere Konstrukteure haben umlaufende Abstandshalter entwickelt. In Kombination mit einem äußeren Stützrahmen aus Edelstahl sorgen sie auch bei dünnen Blechen für genügend Stabilität. Damit an kritischen Spalten keine Energie entweicht, ist die Enerzone mit speziellen Eckenabschirmungen ausgestattet. Zusätzliche Schirmscheiben sorgen dafür, dass die Energie auch an den Stromdurchführungen nicht verloren geht.

Alle Ausstattungspakete im Vergleich

Die Kosten, der Energieverbrauch sowie der CO2 -Ausstoß hängen stark von der Größe und der Betriebsdauer Ihres Heizeinsatzes ab. Berechnen Sie hier, inwiefern sich diese Werte je nach Ausstattungspaket verändern - einfach Daten eingeben und direkt herausfinden, wie viel Sie sparen können:

Unsere Empfehlung: Statten Sie Ihre Ofenanlage von Anfang an mit einem Plansee-Heizeinsatz aus. Gerne arbeiten wir direkt mit dem Ofenbauer Ihrer Wahl zusammen. Sie werden vom Ergebnis begeistert sein. Gerne erstellen wir Ihnen ein individuelles Angebot.

Höchste Präzision für innovative Lösungen

Ein bereichsübergreifendes Ingenieursteam hat sich ganz auf den Ofenbau spezialisiert. Ob Beschichtungs­anlage, Glüh­ofen oder Sinter­ofen: Wir kennen uns mit allen Hochtemperatur­prozessen aus. Je nach Atmosphäre, Durch­laufzeit und Temperaturen finden wir gemeinsam mit Ihnen die beste Lösung für Ihren Ofen. Damit im fertigen Heizeinsatz jedes Detail stimmt, simulieren wir mittels FEM-Analysen wie sich der Heizeinsatz im Einsatz verhält.

Bei komplexen Projekten modelliert unser Engineering-Team 3D-Zeich­nungen auf dem Com­puter. Noch bevor es in die Um­­setzung geht, wird alles bis zur letzten Schraube geprüft. Unser Team findet innovative Lösungen für Ihre

Anwendungen. Bislang werden Heiz­elemente plan ausgeführt. Mit einem Nachteil: In sehr großen Ofenanlagen hängen diese Heiz­­elemente bei hohen Tem­peraturen schnell durch. Es kommt zu Kurz­­schlüssen, Ein­rissen und damit zu Aus­fällen. Die neue, von Plansee paten­tierte Kon­struktion ist bogen­förmig, Durchhänger werden dadurch vermieden.

Rundum-Service direkt vom Hersteller

Ob im Hochvakuum, unter Schutzgasatmosphäre oder beim heißisostatischen Pressen (HIP), auch bei allen Fragen zu Anlagen für das Sintern, Löten, Glühen und Anwärmen sind Sie bei uns als Hersteller genau richtig.

Heizeinsätze bestehen aus unzähligen Einzelteilen wie Heizelementen, Abschirmungen und Chargiergestellen, Heizbändern und Schienen. Wir bieten Ihnen Standards sowie maßgeschneiderte Lösungen:

  • Heizeinsätze aus Molybdän, Wolfram, Tantal, Niob und deren Legierungen
  • Ganzmetall- oder Hybrideinsätze mit Grafit- oder Keramikfaserisolierung
  • Von sehr kleinen (wenige cm³) bis zu sehr großen (einige m³) Heizeinsätzen
  • Für Einsatzbereiche von 1.000 °C bis 2.000 °C
  • Rund, eckig, vertikal, horizontal oder Sonderformen
Heizeinsatz WVM Drahtgeflechtheizung

WVM Drahtgeflechtheizung

  • slideplansee-aem/components/imageSlide2126894
  • slideplansee-aem/components/imageSlide2126896
  • slideplansee-aem/components/imageSlide2126898
  • slideplansee-aem/components/imageSlide2126900
  • slideplansee-aem/components/imageSlide2126902

Ihr neuer Heizeinsatz von Plansee

Wenn Ihr bestehender Heizeinsatz in die Jahre gekommen ist oder die Leistung nicht stimmt: Setzen Sie auf Plansee als Ihren Partner zum Austausch des Heizeinsatzes. Wir garantieren höchste Qualität und günstige Preise. Für perfekte Abwicklung sorgt weltweit unser erfahrenes Serviceteam.

Fragen Sie bei Ihrem Anlagenherstellen nach unseren Heizeinsätzen! Wir arbeiten bereits seit Jahrzehnten eng mit Ofenbauern auf der ganzen Welt zusammen, die sich auf unsere Qualität verlassen.

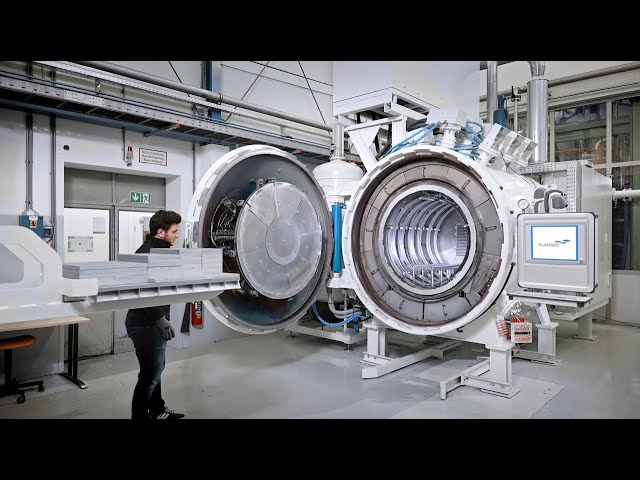

Metallische Heizeinsätze von höchster Reinheit

Heizeinsatz
Rechteckig-horizontaler Heizeinsatz

Vollmetallische Öfen sind die saubere Lösung für besonders heikle Einsatz­gebiete. In Grafit­öfen kommt es häufig zu Verunreinigungen mit Kohlen­stoff - einem sehr reaktiven Material, das zu einer Schädigung Ihrer Produkte führen kann. Nicht so in metallischen Öfen mit Heizeinsätzen von Plansee. Sie sind ultra­rein und garantiert kohlenstoff­frei.

  • Exzellente Vakuumbedingungen
  • Keine Kontamination durch Sauerstoff, Feuchtigkeit oder Kohlenstoff
  • Kurze Zykluszeiten
  • Extrem schnelles Abschrecken mit hohen Gasdrücken
  • Spezielle Metalllegierungen für sehr gute Formbeständigkeit

Möchten Sie mehr erfahren, über die speziellen Eigenschaften unserer Materialien und weshalb Sie sich so besonders für den Ofenbau eignen?

Unsere Werkstoffe

Produktionsstätten weltweit

Unsere Heiz­einsätze produzieren wir an verschiedenen Standorten innerhalb unseres weltweiten Produktionsnetzwerks. Mit den weltgrößten Produktions­anlagen für Refraktär­metalle und unserem großen Vertriebs- und Produktions­netzwerk sichern wir Kundennähe, gute Preise und ausreichend Kapazitäten.

Ob per Remote oder vor Ort – wir sind für Sie da

Egal ob Sie einen ganzen Heizeinsatz oder nur ein Ersatzteil für Ihren bestehenden Ofen brauchen - wir bauen unsere Produkte selbstverständlich bei Ihnen vor Ort ein. Auch Inspektion, Wartung und Optimierung bestehender Öfen führen unsere Experten gerne bei Ihnen durch.

Remote Service

Sollten Reparaturen nötig sein, so nehmen wir auch diese gerne vor Ort bei Ihnen vor. Auf Wunsch unterstützen unsere Experten Sie selbstverständlich auch per Remote-Service. Dies hat den großen Vorteil, dass Fragen und Probleme schnell geklärt werden können und sich Stillstandzeiten meist deutlich verkürzen lassen.

Unser größter Heizeinsatz

Heizeinsatz Erfogsstory

50.000 Einzelteile, acht Meter Länge, sechs Tonnen Gewicht. Das sind die Maße unseres größten Heizeinsatzes. Der gesamte Herstellungsprozess wurde von unserem Team gesteuert: von der Konstruktion bis hin zum Einbau in den Heizkessel direkt beim Kunden. Für die anspruchsvollen Heizungskomponenten haben wir sogar neue Werkzeuge entwickelt.

Weitere Produkte für Hochtemperaturprozesse

Ob für Glühöfen und Lötprozesse, Beschichtungsanlagen, 3D-Druck Sinteranlagen, MIM-Öfen, Sinteröfen, HIP-Prozesse oder Einkristallzucht – unsere Produkte aus Molybdän, Wolfram, Tantal und Niob halten höchsten Temperaturen stand:

Ihr Produkt ist noch nicht dabei? Kontaktieren Sie uns und gerne finden wir für Ihre spezifische Anwendung eine maßgeschneiderte Lösung.

Weitere Produkte für den Ofenbau sowie Halbzeuge bieten wir Ihnen in unserem Plansee Online-Shop. Bestellen Sie konfigurierbare Abmessungen schnell und einfach ab Lager.

Entdecken Sie unsere Produkte im Plansee Online-Shop
